矢量信号分析

VSG320 是一款高性能的矢量信号分析模块，2G/s的模拟信号采样，通过FPGA实现快速FFT高分辨率通道内的频谱测量、数字解调、模拟解调等功能，板载4GB DDR3内存，用于缓存IQ数据，并通过PXIE接口将数据送主控制器，可支持丰富的API接口，可满足用户灵活定制的需求。应用在航天航空、国防军工、无线通信等领域中，表征复杂信号，如通信、视频、广播、雷达和软件无线电应用中的脉冲、瞬时或调制信号。

• 输入中频信号通道数：2通道（宽带、窄带）；
• 中频输入耦合方式：AC；
• 中频输入阻抗：50欧姆；
• 采样速率：2.0GSa/s；
• ADC分辨率：12bit；
• 平均显示噪声电平：>-135dBm/Hz；
• 无杂散动态范围：<-70dBc@-10dBFS；
• I/Q数据采样率：1.25KSPS~400MSPS；
• I/Q数据位宽：16bit+16bit；
• 误差矢量幅度误差：优于6%（rms）（码元速率4Msps，奈奎斯特滤波器，α=0.3，QPSK格式）

1.功能丰富:

• 分析带宽：可达320MHz；

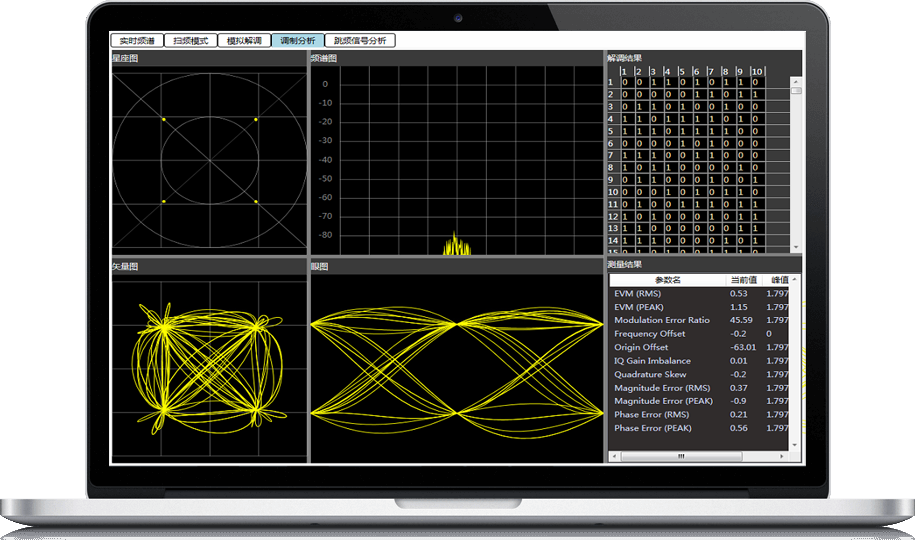

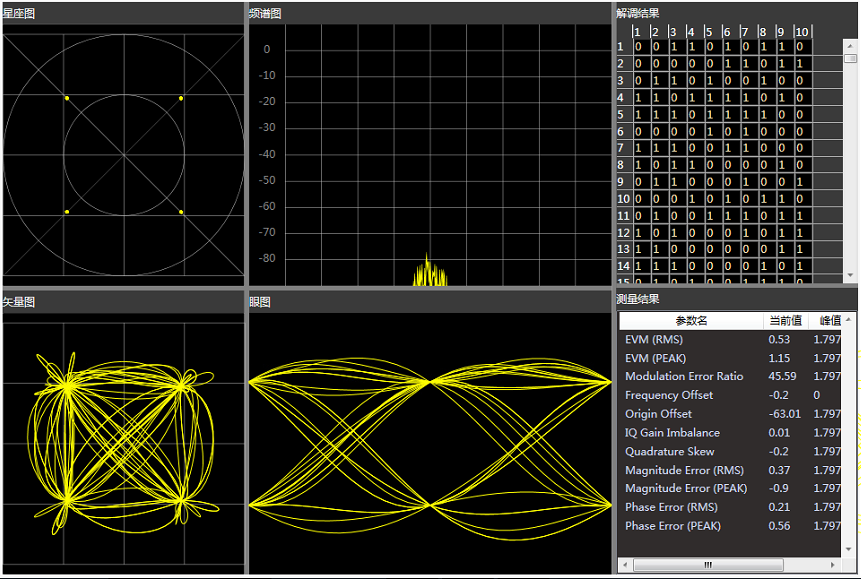

• 解调显示：矢量图、星座图、频谱图、眼图；
• 模拟解调：时域解调，频域解调。
• 解调模式：PSK、MSK、FSK、QAM、GMSK等。
• 支持实时在线分析和离线分析两种模式

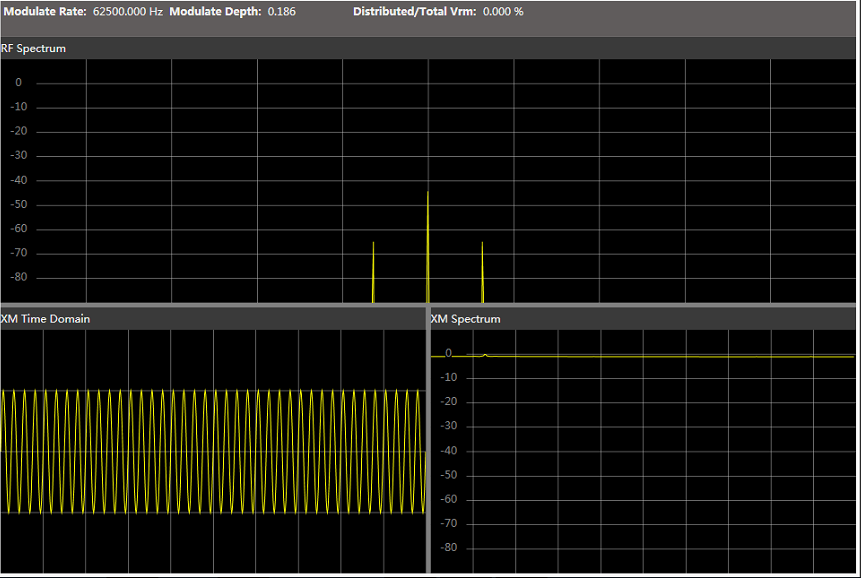

• 幅度调制分析
  • 解调频率：DC~1MHz
  • 解调失真度：≤2%。
• 频率调制分析
• 解调频率：DC~1MHz
• 频偏准确度：≤400Hz；
• 解调失真度：≤1%。

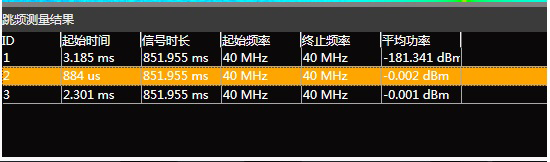

2.跳频信号分析

• 跳频信号分析支持跳速：5跳/秒~10万跳/秒；
• 支持实时跳频信号检测，实时测量其驻留时间和跳频图案；
• 支持跳频信号的驻留时间、切换时间、图案、平均功率等分析测量；

3.定制化接口：支持丰富的业界标准协议，用户可针对不同的应用定制开发

• 提供C/C++/C#驱动和DLL
• 提供API函数
