实时频谱分析模块

  • RSA320 是一款满足客户高性能频谱测量与分析需求的频谱信号测量模块，提供了低相位噪声和非常宽的分析带宽，2G高速A/D采集中频信号，通过FPGA实现正交数字下变频、实时数字下变频和抗混叠滤波，内置有实时频谱计算模块，将结果通过高吞吐量的PXIE接口送到主控制器，支持丰富的实时频谱和矢量信号分析功能，尤其支持丰富的API接口，可满足用户灵活定制的需求。广泛应用于频谱信号分析、频谱监测、雷达信号分析等领域。

  • 软件界面
  • 性能指标
    • 输入中频信号通道数：2通道（宽带、窄带）；
    • 中频输入耦合方式：AC；
    • 中频输入阻抗：50欧姆；
    • 带通：321.4MHz±150MHz；
    • 中频输入功率：-55dBm~5dBm；
    • 采样速率：2.0GSa/s；
    • ADC分辨率：12bit；
    • 平均显示噪声电平：>-135dBm/Hz；
    • 频响平坦度：±0.5dB（校准后）；
    • 无杂散动态范围：<-70dBc@-10dBFS；
    • SPAN范围：大于1KHz~300MHz；
    • SPAN/RBW：12/25/50/100/200/400/800/1600/3200；
    • 频率分辨率带宽：10Hz~10MHz
  • 功能

    1. 性能卓越：可满足目前对实时频谱分析的最复杂应用要求。

    • 低相位噪声：
    • 实时频谱带宽：320MHz
    • SPAN范围：1KHz~300MHz
    • 无杂散动态范围：<-70dBc@-10dBFS

    2. 功能丰富：支持实时频谱、扫频、瀑布图，余晖图；

    • 扫频模式：频谱信号测量；
    • 实时频谱：320M带宽的实时频谱分析；
    • 余晖显示：统计信号出现的概率并用不同的颜色反映实时信号幅度
    • 瀑布图显示：显示频谱信号当前以及历史幅度分布。

    3. 接口定制化：支持丰富的业界标准协议，用户可针对不同的应用定制开发

    • 提供C/C++/C#驱动和API函数
    • 提供Demo示例

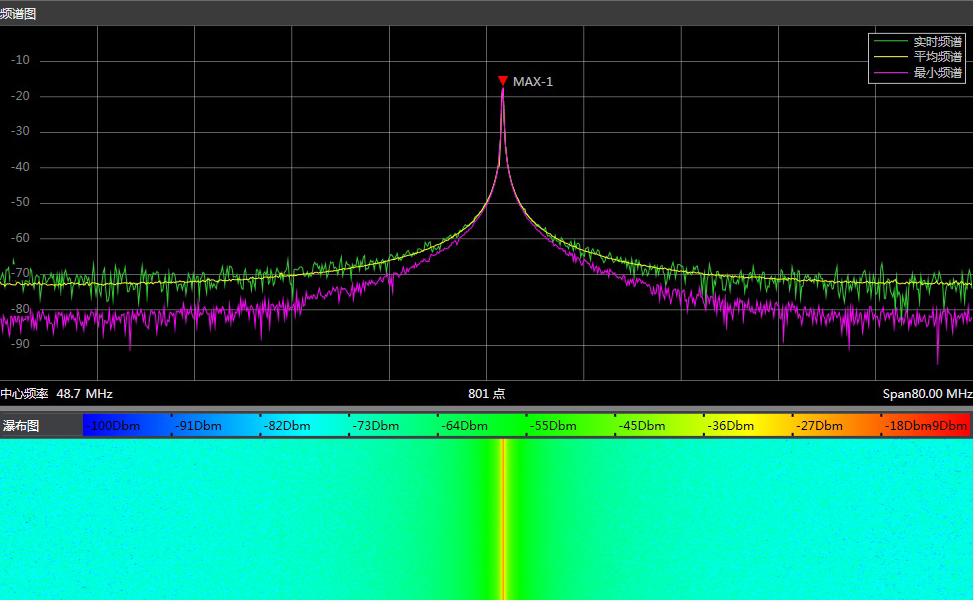

  • 频谱与瀑布图
  • 余晖与瀑布图

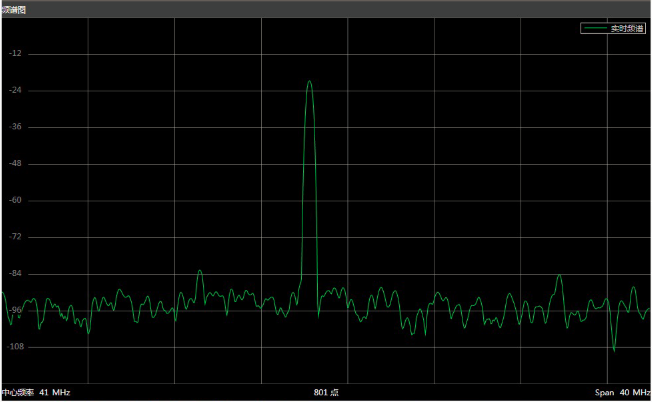

  • 扫频图
  • 应用

    1. 快速识别和分析杂散发射

    • 通信振荡器测量
    • 脉冲参数测量
    • 宽带跳频信号监测

    2. 无线频谱测量

    • 检测短时间和突发干扰信号，并分析产生干扰的原因。
    • 分析系统中跳频算法的可靠性，防止在相同频道不同通信标准信号见的干扰。
    • 验证和测量战术通信系统。

    3. 频谱监管

    • 实时检测频段和可靠检测未占用或未获许可的无线信号。
