单通道5Gsps ADC采样FMC子卡

板卡介绍

FMC5000可配置成单通道5Gsps采样率，或者双通道2.5Gsps采样率，或者4通道1.25Gsps，采样精度为10bit，为标准FMC子卡，符合VITA57规范，支持板上可编程采样时钟和外部同步时钟，模拟输入为单端信号，输入阻抗为50欧姆。该子卡可用于雷达、智能天线、软件无线电等领域。

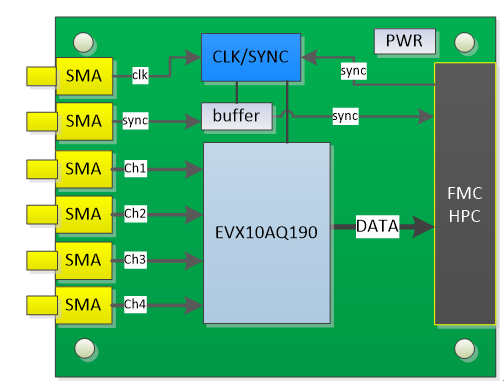

板卡框图
接口特性
- FMC连接器：HPC 400pins连接器，符合VITA57.1-2008规范
- 前面板连接器：6个SMA射频连接器
- 与FPGA接口为LVDS高速接口
- FMC +12V电源供电
功能特性
- 模拟输入通道：单通道、双通道、四通道
- ADC性能：5Gsps采样率（单通道）、2.5Gsps（双通道）、1.25Gsps（四通道），10位分辨率；
- 满量程输入电压：500mVpp
- 模拟输入带宽：3.2GHz
- 通道之间隔离：60dB
- SFDR@1GHz：65dBc
- SNR@1GHz：53dBFS
- ENOB@1GHz：8.6bits
- 延迟：四通道是7个时钟周期
- 时钟与触发功能：

物理特性
