高速数据采集卡

  • 板卡介绍

    VPX6-525是一款基于VPX总线架构的高速数据采集与处理卡，该板卡采用4块Xilinx的高性能28nm 7系列FPGA作为主控制器，实现AD信号采集，信号处理、以及高速信号的传输，支持FMC子卡，板载一组DDR3 SDRAM内存颗粒，便于用户完成高带宽和高速的数据缓存，板载2.5Gsps的AD子卡，也可扩展为别的AD子卡

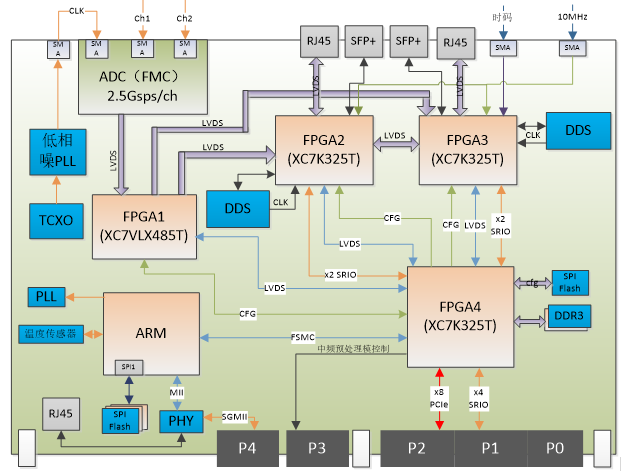

  • 功能框图
  • 板卡特点
    • 标准6U VPX规格，符合VITA65规范；
    • VPX P1接口支持2 * SRIO x4 @3.125Gbps/lane ，支持RapidIO2.0协议；
    • VPX P2接口支持 8x PCIe，PCIE 2.0协议；
    • VPX P4接口支持 千兆以太网（SGMII）。
    • 前面板具有1路千兆以太网口；
    • 前面板具有1路LVDS；
    • 前面板具有1路QSFP光纤通道；
  • 物理与电气特性
    物理与电气特性
    板卡尺寸233.4mm*220mm
    板卡供电12V或5V单电源供电
    散热方式风冷和导冷
    工作环境
    工作温度-40°~+85°C（工业级）
    存储温度-55°~+125°C
    工作湿度5%~95%，非凝结
