JPEG2000图像处理板

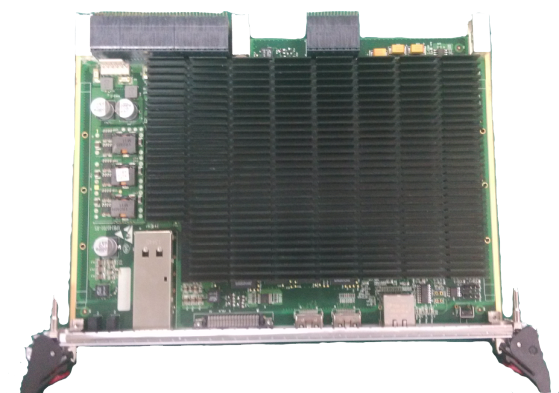

VPX6-2000是一款基于6U VPX架构的高性能视频解压缩模块，该模块采用2片Xilinx的Virtex-6系列FPGA实现图像解压缩处理，一片K7 FPGA实现数据通信和管理，背板支持4xSRIO以及8xPCIE,以及1路SGMII千兆网口，前面板支持1路Copper模式千兆以太网。和QSFP+光口，实现基于JPEG2000的视频解压缩，应用在无人机、卫星通信,高速图像处理等领域

• 标准6U VPX规格，符合VITA65规范；
• VPX P1接口支持2 * SRIO x4 @3.125Gbps/lane ，支持RapidIO2.0协议；
• VPX P2接口支持 8x PCIe，PCIE 2.0协议；
• VPX P4接口支持 千兆以太网（SGMII）。
• 前面板具有1路千兆以太网口；
• 前面板具有1路LVDS；
• 前面板具有1路QSFP光纤通道；

• 到背板支持1路SGMII千兆网口，在前面板支持1路Copper模式千兆网口；
• 到前面板支持QSFP+光口，以及LVDS接口.
• 板载3组大容量DDR3 SDRAM。
• 板载大容量Nor flash，支持文件系统，可以用于存储FPGA多个版本，CPU可以动态加载FPGA版本，以便实现多种应用功能。
• 支持串口/网口状态监控，可以监控每片FPGA结温、内部寄存器状态等。
