FPGA高速信号处理板
-
板卡介绍
VPX6-108是一款基于FPGA的高性能信号处理平台，模块采用4块Xilinx的Virtex-6系列FPGA，4片FPGA之间通过SRIO交换芯片和PCIE交换芯片互联，任意两片FPGA之间通过GTX互联，板载大容量Nor FLASH,可支持文件系统.该模块适用于无线通信、雷达信号处理、智能信号分析、高速图像处理等应用场合，可广泛应用于航空航天，和各种机载、舰载、弹载设备。
-

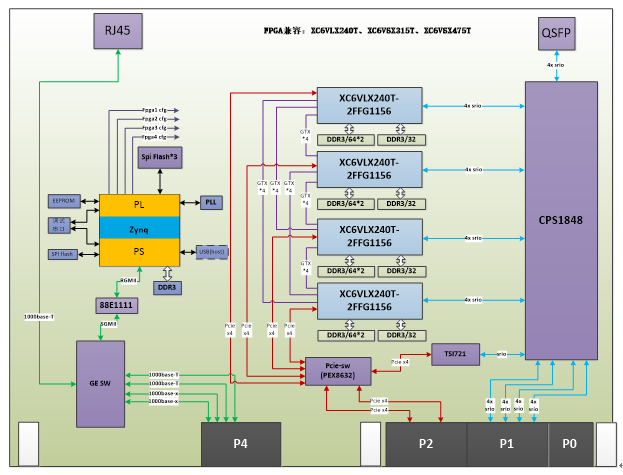

功能框图
-
接口特性
- 标准6U VPX规格，符合VITA65规范
- VPX P1接口支持4路 SRIO x4 @3.125Gbps/lane，支持RapidIO2.0协议
- VPX P2接口支持2路 PCIE x4 Gen2
- VPX P4 接口支持4路千兆网口；
- 前面板支持1路千兆网口；
- 前面板支持QSFP光口。
-
功能特性
- 板载4片V6 FPGA，型号可以支持XC6VLX240T、XC6VSX315T、XC6VSX475T；
- 4颗高容量FPGA，逻辑资源可达近2000万门
- 每个FPGA都包含有两组DDR3 SDRAM.
- 每两片FPGA之间通过GTX高速接口连接
- 每片FPGA都通过4x SRIO和CPS1848连接
- 每片FPGA都通过GTX X4 与PCIE交换芯片连接
- FPGA之间的互联：
- 4片FPGA通过GTX高速接口互联, 同时任意两片V6 FPGA实现GTX互联
- 前面板支持QSFP+光口，以及RJ45；
- 板载大容量Nor flash，支持文件系统，可以用于存储FPGA多个版本，CPU可以动态加载FPGA版本，以便实现多种应用功能；
- 板载4片V6 FPGA，型号可以支持XC6VLX240T、XC6VSX315T、XC6VSX475T；
-
物理与电气特性
物理与电气特性 板卡尺寸 233.4mm*220mm 板卡供电 12V或5V单电源供电 散热方式 风冷和导冷 工作环境 工作温度 -40°~+85°C（工业级） 存储温度 -55°~+125°C 工作湿度 5%~95%，非凝结 -
应用领域
- 民品应用：
- 超高清图像处理：微纳米显微视觉、生物医学影像处理等
- 三维成像：精密测量、机器视觉定位与引导
- 军品应用：
- 无人机：侦查影像处理、自主视觉导航、多传感器图像融合等
- 雷达：雷达信号处理
- 声纳：声学成像处理、声学图像恢复、相控阵三维摄像声纳系统等
- 无线通信与软件无线电
- 民品应用：
