DSP高速数字信号处理板

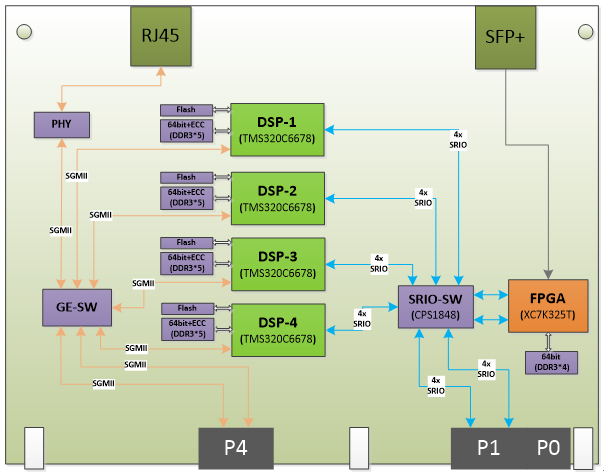

VPX6-109是一款基于6U VPX架构的高性能高速信号处理平台，模块采用4块TI的Keystone系列多核浮点/定点运算DSP TMS320C6678作为主处理单元，4片DSP 和1片FPGA通过SRIO交换芯片实现互联，到背板支持2路4x SRIO 端口，4片DSP网口通过千兆网交换互联，前面板支持千兆网口和SFP+光口，可通过网口访问任意1片DSP.该模块适用于无线通信、雷达信号处理、智能信号分析、高速图像处理等应用场合，可广泛应用于航空航天，和各种机载、舰载、弹载设备。

• 标准6U VPX规格，符合VITA65规范，遵循SLT6-SWH-20U19F交换模块标准；
• VPX P1接口支持16路SGMII/1000Base-x千兆网口和1路1000base-T模式千兆网口；
• VPX P2接口支持 4路SGMII/1000Base-x千兆网口和2 * SRIO x4；
• VPX P3,P4,P5,P6分别接口支持4* SRIO x4@3.125Gbps/lane，共16路。
• 前面板支持1路4x SRIO 接口，由QSFP引出；
• 前面板支持1路1000Base-T和1路1000Base-x；
• 前面板支持串口/网口(RJ45)状态监控，可以监控每片SRIO交换芯片每个port状态、收发包统计等信息；

• 5片CPS1848组成SRIO的交换矩阵，支持19路4XSRIO 端口到背板，以及1路4XSRIO到前面板（QSFP）；
• 交换模块单对差分线工作在5Gbit/s.
• 千兆以太网交换矩阵由2片BCM5396组成，到背板支持21个SGMII/1000Base-x千兆网口，和2路1000base-T模式千兆网口。
• 支持通过串口或者网口对交换芯片的状态以及数据收发信息监控。
