VPX 千兆以太网/RapidIO交换板

VPX6-219是一款基于 6U VPX架构的千兆以太网和RapidIO交换模块，该模块采用5片CPS1848组成SRIO的交换矩阵，支持19路4XSRIO 端口到背板，同时支持20个SGMII/1000Base-X千兆以太网口，和1路1000base-T模式千兆以太网口到背板，前面板支持1路1000Base-T和1路1000Base-x。该模块适用于软件无线电、雷达或者声纳信号处理、卫星通信、遥感遥测等，广泛应用在航天、航空、机载、舰船等领域。

• 标准6U VPX规格，符合VITA65规范，遵循SLT6-SWH-20U19F交换模块标准；
• VPX P1接口支持16路SGMII/1000Base-x千兆网口和1路1000base-T模式千兆网口；
• VPX P2接口支持 4路SGMII/1000Base-x千兆网口和2 * SRIO x4；
• VPX P3,P4,P5,P6分别接口支持4* SRIO x4@3.125Gbps/lane，共16路。
• 前面板支持1路4x SRIO 接口，由QSFP引出；
• 前面板支持1路1000Base-T和1路1000Base-x；
• 前面板支持串口/网口(RJ45)状态监控，可以监控每片SRIO交换芯片每个port状态、收发包统计等信息；

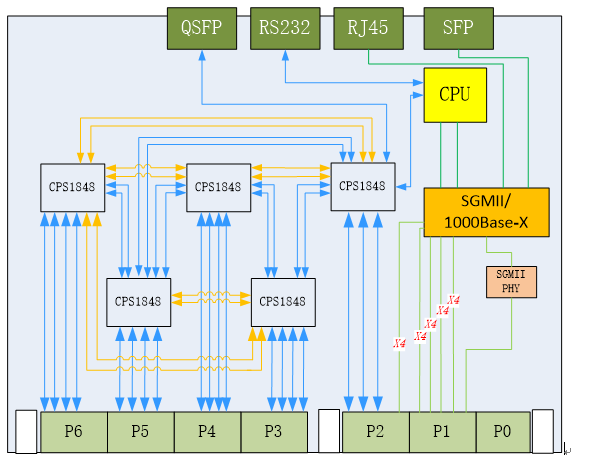

• 5片CPS1848组成SRIO的交换矩阵，支持19路4XSRIO 端口到背板，以及1路4XSRIO到前面板（QSFP）；
• 交换模块单对差分线工作在5Gbit/s.
• 千兆以太网交换矩阵由2片BCM5396组成，到背板支持21个SGMII/1000Base-x千兆网口，和2路1000base-T模式千兆网口。
• 支持通过串口或者网口对交换芯片的状态以及数据收发信息监控。
